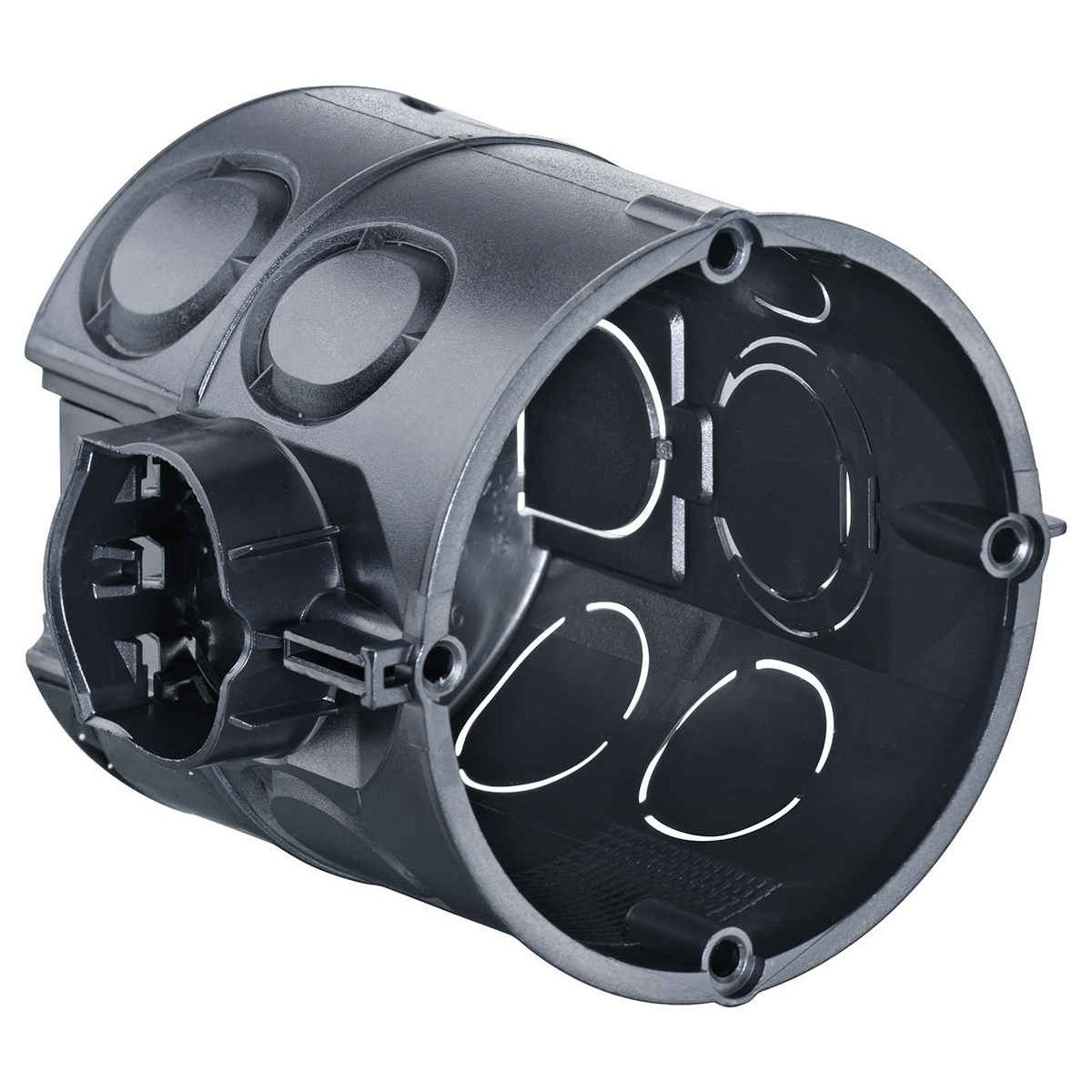

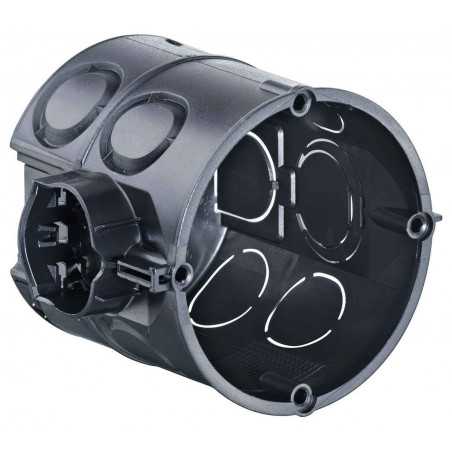

Doză pentru aparataj si de legatura sub tencuiala montata incastrat FARA HALOGEN.Cu tehnologia inovatoare KAISER UP-PLUS, programul de încastrat impresionează cu un PLUS în confortul și flexibilitatea procesării. Programul cu priza combinata practica pentru combinatii rapide si sigure dispune de un cuplaj snap-lock care asigura o conexiune rezistenta la rotatie in timpul combinatiilor si asigura o distanta standard garantata de 71 mm. Prizele combinate variabile sunt potrivite pentru țevi și cabluri M20/M25 și sunt standard pentru cutiile încastrate KAISER. Există alte intrări pentru țevi și cabluri M20/M25 pe circumferința cutiei și există o intrare pentru țevi sau cabluri M20 pe partea de jos a cutiei. Patru domuri cu șuruburi și două câmpuri cu gheare de expansiune oferă opțiuni de fixare sigure și flexibile pentru toate tipurile de dispozitive și, astfel, completează gama de încasări. Conector combinat variabil pentru conducte de până la M25 și cabluri Cuplaj Snap-lock pentru anti-răsucire și distanță de combinație standard garantată de 71 mm Flexibil pentru fixare cu șuruburi și gheare extensibile Spatiu optim de instalare UP-PLUS - cu distanțiere, conectori tunel și KLEMMFIX® pentru instalare rapidă și sigură
Caracteristici
| Marca | Kaiser |
| Tip producator | 1555-04 |
| EAN | 4013456120617 |
| |
| Clasa de articole | Cutie, carcasa pentru montare in perete/tavan |
| Numărul de introduceri | - |
| Execuţie | si |
| Proiecta | Cutie de joncțiune/cutie cu un singur grup |
| F. dispozitivelor | șuruburi |
| Asamblare | fără |
| larg | - mm |
| Atașare capac | - |
| diametru | 60 mm |
| Introducere din spate | da |
| culoare | negru |
| Formă | în jurul |
| Întreținerea funcției | fără |
| Pentru numărul de inserții de dispozitiv | - |
| Pentru diametre de cablu de la/la | - mm |
| Pentru diametrul conductei | 20/25 mm |
| Fără halogen | Nu |
| Adâncime interioară | - mm |
| Clemă fixată în poziție | - |
| Atașament cârlig lampă | Nu |
| lungime | - m |
| Secțiune transversală maximă a conductorului | - mm² |
| Cu scut | Nu |
| Cu file de unghii | Nu |
| Cu șuruburi | Nu |
| Tip de montare | Ascuns |
| suprafaţă | - |
| Sigilabil | Nu |
| Numărul de poli ai terminalului | - |
| Blocare pentru țeavă | Nu |
| protectie IP) | IP2X |
| A sustine | Conexiune la tunel |
| adâncime | 66 mm |
| material | plastic |
| Rezistent la vânt | Nu |
| Numărul de garnituri furnizate | 0 |
| Pătrunderea carcasei prin deschiderea deformată | da |
| Pătrunderea carcasei prin membrana de etanșare | Nu |
| Pătrunderea carcasei prin priza conductei | da |
| Carcasă trece printr-o diafragmă în trepte | Nu |
| Conectabil | da |
| Blocarea tubului opțional | Nu |
| Aplicație specială | alte |
| Potrivit pentru diametrul cablului | - mm |
| Grad de protecție (NEMA) | - |
| Cu inel rotativ | Nu |
| Acoperire de execuție | fără |
| Capac transparent | Nu |
| Numărul tarifului vamal | 85472000 |
| Conform RoHS | CONFORM |
Intrări pentru cabluri și țevi DIN EN
Combinație sigură cu duza combinată
Combinația sigură audibil cu duza combinată KAISER. Puneți conservele împreună. Introduceți piesa de centrare în canelură și apăsați-o împreună cu un „clic”. Combinația anti-răsucire cu o distanță standard de 71 mm este gata.
Instrucțiuni de procesare
După spargerea conductei sau a conductei...
...doar introduceți-l în cutie.
Deschiderea simplă pentru intrarea cablurilor și țevilor reduce efortul de instalare și simplifică procesarea.
Exemplu de instalare pentru o combinație de întrerupător și priză.
Combinație cu dispozitiv și cutie de joncțiune a dispozitivului, intrare țeavă și KLEMMFIX®
Poziționați KLEMMFIX® pe fundul cutiei...
Prin pătrunderea tencuielii până la inelul lamelelor...
...cutia este atașată în siguranță și permanent.
Opțiune de asamblare și conectare cu conectori distanțier
Poziționați distanțierul pe piesa de legătură...
...și creați o combinație de cutii la distanță de 91 mm.
Distanțierea (art. nr. 1159-34) garantează o distanță precisă și sigură de 91 mm.
Exemplu de instalare cu un spațiu de 91 mm.
Opțiune de asamblare și conectare cu conector tunel
Scoateți orificiile decolare de sub piesa de legătură de pe ambele cutii de joncțiune a dispozitivului.
Conectați cutiile de joncțiune ale dispozitivului împreună și introduceți conectorul tunel (art. nr. 1159-36) între cele două cutii de joncțiune a dispozitivului...
... conectați la piesa de conectare de dedesubt pentru cablare transversală complet izolată în zona podelei.
Intrare cablu prin conectorul tunelului. Pentru instalare cu dispozitive încorporate adânci.
